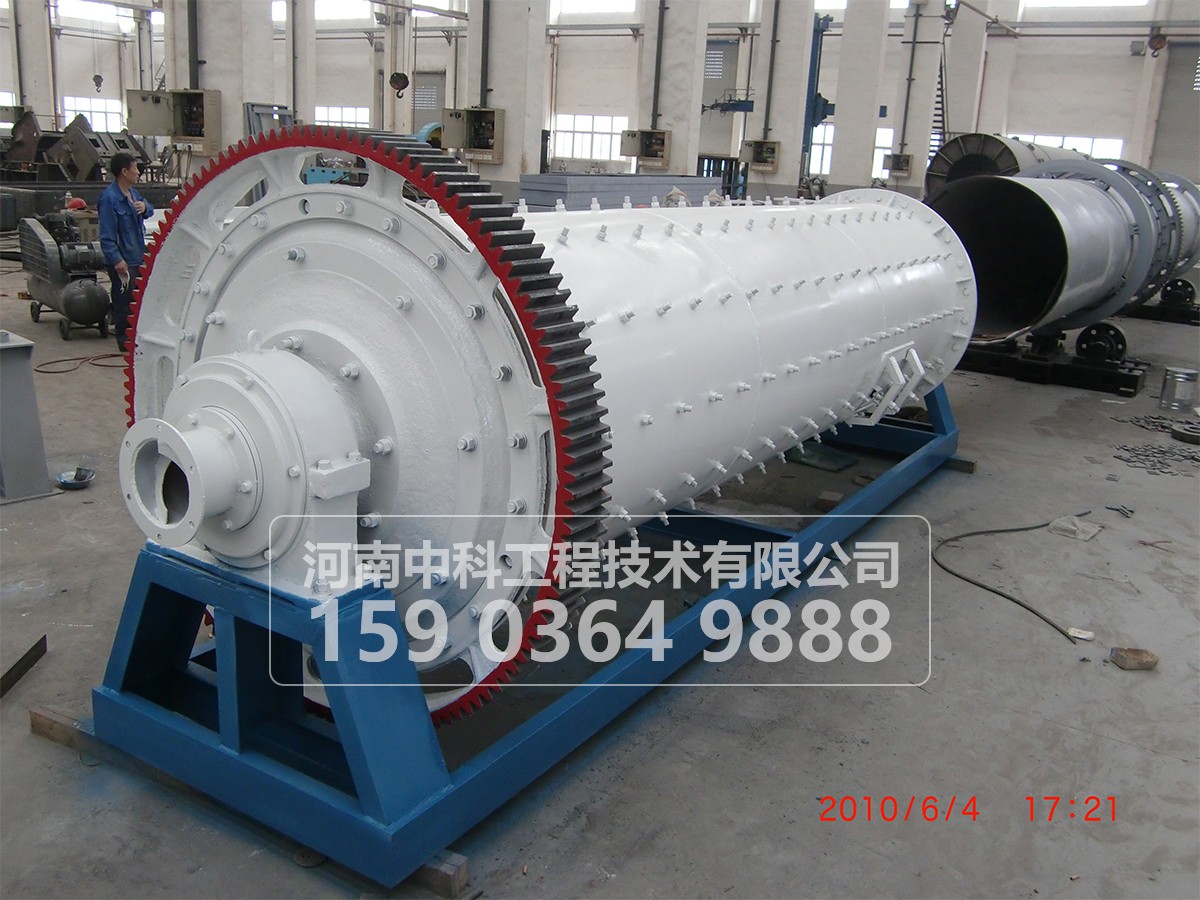

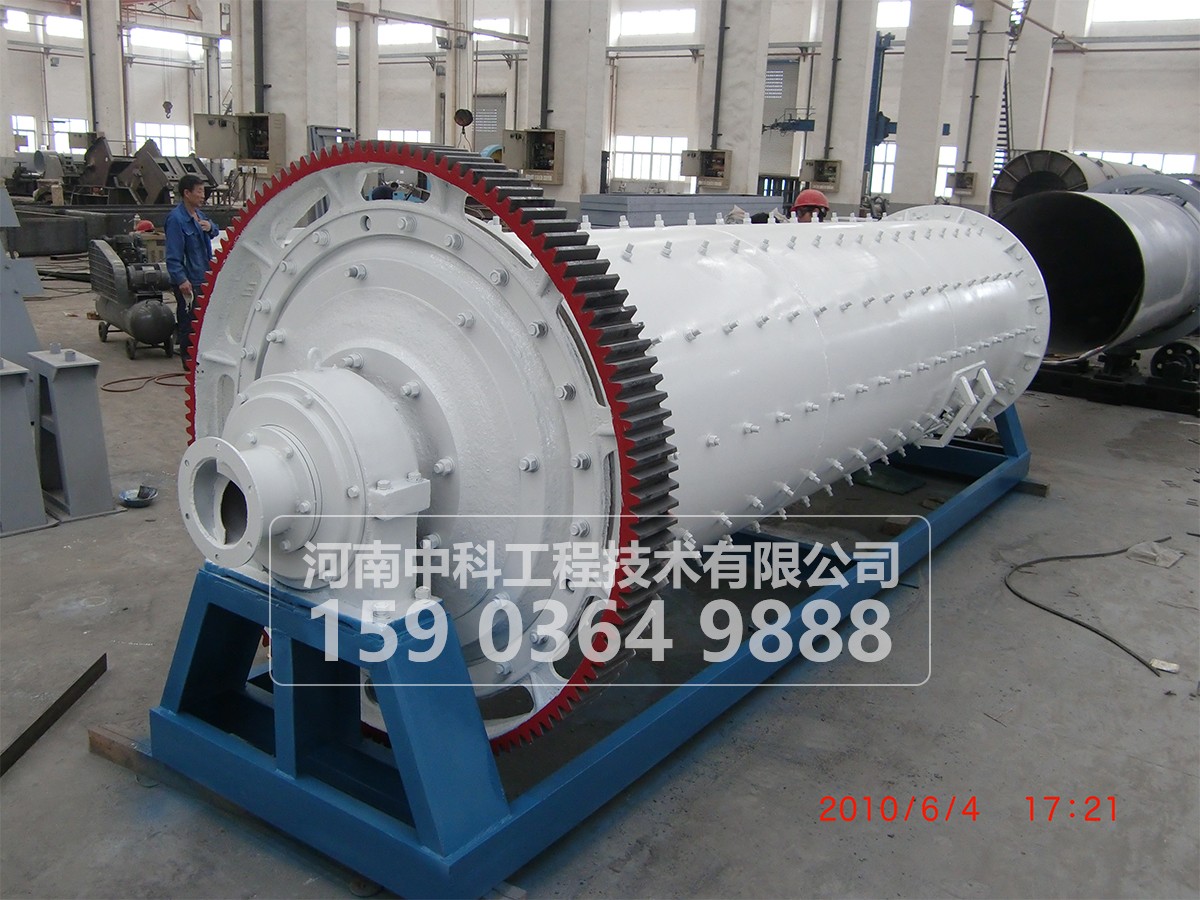

格子型球磨機詳情

       在排礦端的帶有中空軸頸的端蓋內，裝有軸承內套和排礦格子。排礦格子由中心襯板、格子襯板和簸箕形襯板等組成。在端蓋的內壁上鑄有八根放射狀的筋條，將端蓋分成八個扇形室，在每個扇形室內安裝簸箕形襯板，并用螺釘固定在端蓋上，然后將格子板安裝在由簸箕襯板所形成的每個扇形室上。格子襯板有兩種結構形式:一種是由兩塊合成一組，由楔鐵壓緊，楔鐵則用螺釘穿過筋條固緊在端蓋上，中心部分用中心襯板止口托住, 以免它們傾斜和脫落;另一種是把兩塊合成一塊，直接用螺釘固定。中心襯板是星形的，它由兩塊組成，用螺釘固定在筋條上。

       格子襯板上的孔是傾斜排列的，孔的寬度向排礦端逐漸擴大，可以防止礦漿倒流和粗粒堵塞。礦漿在排礦端下部通過格子襯板上的孔隙流入扇形室，然后隨筒體轉到上部并沿孔道排出。中空軸頸內鑲有耐磨內套，且一端制成喇叭形葉片，以便于引導礦漿順葉片流出磨機。由于這種磨礦機礦漿是通過格子板排礦裝置排出，因此稱為格子型球磨機。

格子型球磨機性能特點：

    1 排礦速度快，生產率高（比溢流型高20-30%，節電20-30%）

    2 過粉碎現象輕-低水平排礦，內儲存礦漿少，已磨碎細粒易及時排出。

    3 裝球多-不僅可大球還可小球，因有格子柵。具有良好的磨礦條件。

    4 構造較溢流型復雜-多格子柵，占據一定空間，減少有效容積。

       格子型球磨機的磨碎產物是由排礦格子板排出，具有強迫排礦作用，排礦速度快，排礦端的礦漿面水平低于排礦軸頸的母線水平故稱為低水平排礦。磨機內從給料端到排料端礦漿面有高差，礦漿通過磨機的速度加快，使已磨細的礦粒能及時排出. 由于格子型球磨機內儲存的礦漿較少，且有格子板阻攔，因此，可多裝球，便于裝小球。當鋼球落下時，受礦漿阻力使打擊效果減弱的作用也較輕，這些原因使它的生產率和效率比溢流型球磨機高，產品粒度粗，不易產生過粉碎。

格子型球磨機性能參數表
